VT系列干式旋片真空泵采用直联式驱动、集成式排气消音器及风冷散热翅片设计，旋片材质为石墨基复合材料，具备无油运行、结构紧凑的特点，在洁净真空应用领域得到广泛使用。
为帮助现场工程师快速定位设备异常，本文基于VT系列的结构特性，梳理了五类典型故障的识别方法与处理措施，供日常维护参考。
一. 先懂结构：VT系列长什么样？
-
直联式驱动：电机通过联轴器直连转子，转速1450~1750rpm
-
自带排气消音器：内含滤芯，拦截粉尘降噪音
-
风冷+散热翅片：同轴风扇强制冷却
-
石墨旋片：自润滑，严禁加油
-
进气止回阀：防停机倒灌（部分型号）
扫码上方二维码可下载设备资料
二.常见故障与排查步骤
1. 极限真空度低 / 抽速不足
|
可能原因 |
排查方法 |
解决措施 |
|
进气过滤器堵塞 |
拆下滤芯，对着光源看透光性 |
用压缩空气反吹或更换新滤芯 |
|
旋片磨损过度 |
拆下排气消音器，观察排出气体含粉量；或测量极限真空度是否远低于标称值；根据说明测量旋片是否已经达到极限尺寸 |
成套更换旋片（注意配对安装） |
|
排气消音器滤芯堵塞 |
拆下消音器，单独开机测试（注意噪音和粉尘） |
更换消音器滤芯或整体消音器组件 |
|
进气口单向阀卡滞（如有） |
拆检单向阀瓣膜是否变形、弹簧是否失效 |
清洁或更换单向阀 |
|
端盖密封圈老化 |
在泵体接缝处涂肥皂水，开机观察是否有气泡 |
更换O型密封圈 |

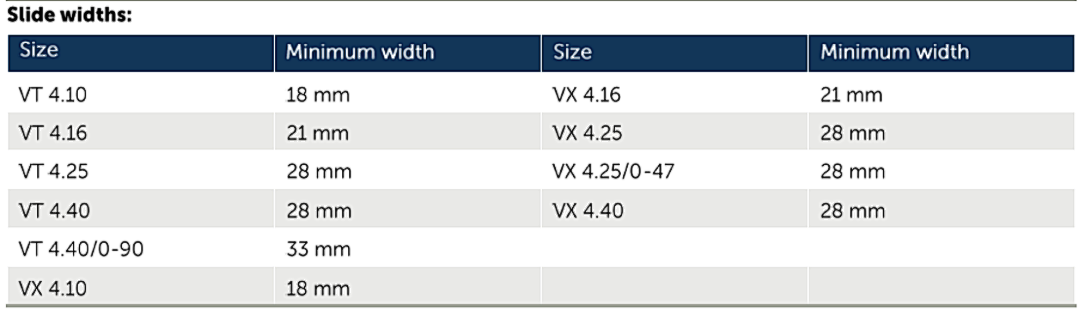

（↑上图为VT/VX系列碳片磨损极限尺寸）
2. 运行噪音异常
|
现象 |
可能原因 |
排查与处理 |
|
周期性金属敲击声 |
旋片断裂或崩角 |
立即停机，拆开端盖检查旋片完整性 |
|
尖锐啸叫声 |
轴承缺油或磨损 |
用手盘动联轴器，感受是否有径向间隙；更换轴承 |
|
沉闷轰鸣声 |
排气消音器堵塞 |
拆下消音器测试，若噪音降低则更换 |
|
不规则杂音 |
泵内进入异物 |
拆解清理，同时检查进气过滤系统 |
3. 泵体过热（>90°C）
散热翅片积灰严重
用压缩空气或软毛刷清理翅片间的灰尘
风扇罩进风口堵塞
检查风扇罩网眼是否被棉絮、粉尘堵住
环境温度过高或安装间距过小
确保泵四周至少留10cm散热空间
长时间在低压强（<100 mbar）下运行
T系列不宜长时间在极限真空附近运行，应加装进气节流阀或间歇运行
排气背压过高
检查排气管道是否过长、弯头过多或管径过细
4. 启动困难 /过载跳闸
泵内积碳或结焦（尤其处理过有机蒸汽）
→ 拆解清洗转子、定子内壁
注意：VT系列转子表面有防腐涂层，禁用金属刷。
电机电容损坏（单相机型）
→ 用万用表测启动电容容量是否衰减
电源电压不稳或缺相（三相机型）
→ 测量三相电压是否平衡（偏差不超过±5%）
转子与端盖间隙过小（热胀冷缩导致卡死）
→ 待泵冷却后手动盘车，若能转动则属正常热膨胀，可适当调整间隙垫片
5. 停机后反转或异响
-
进气口单向阀失效 → 拆检单向阀，清洁或更换
-
排气侧无防倒灌装置→ 建议在排气管道上加装止回阀
-
管路中残留高压气体→ 停机前先关闭进气阀，并打开破空阀通大气
三、VT系列定期维护提醒
|
项目 |
说明 |
|
旋片更换周期 |
约3000小时（视工况），建议成套更换，新旧混用会导致偏磨甚至断片 |
|
轴承 |
密封轴承，免维护，但若噪音增大需整体更换 |
|
排气消音器 |
建议每2000小时检查，若表面覆盖厚厚黑粉即需更换。部分型号可单独换滤芯 |
|
联轴器弹性体 |
直联式联轴器中有一橡胶弹性体，老化后会引起振动，建议每2年更换一次 |
|
端盖螺栓扭矩 |
拆卸后重新安装时，需按对角线顺序拧紧，扭矩参考8~12 N·m（具体见铭牌） |
